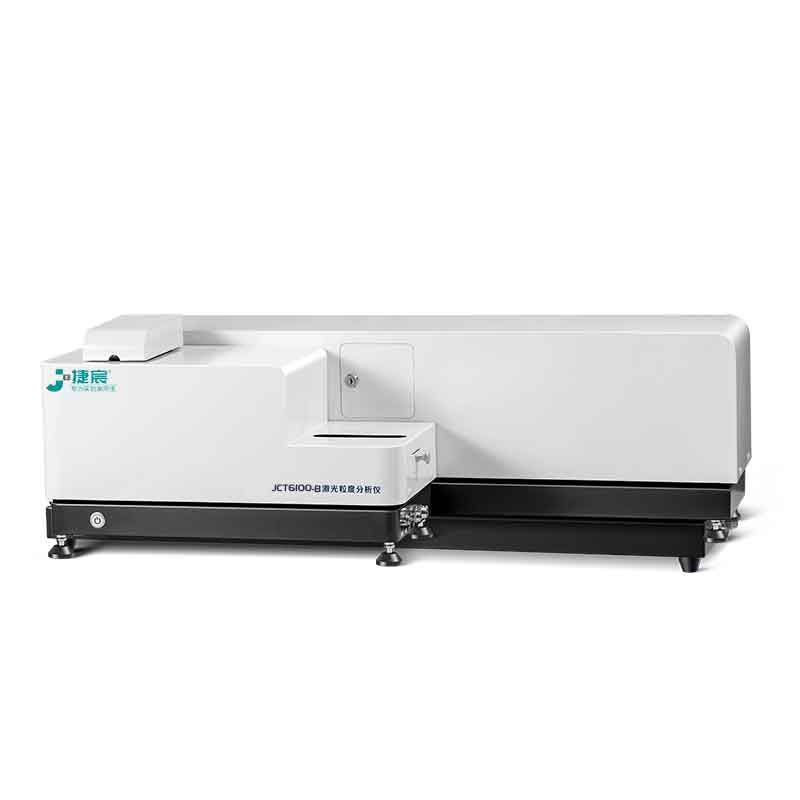

激光粒度分析仪光学镜片分析
激光粒度分析仪通过测量颗粒对激光的散射特性反演粒径分布，其精度高度依赖于光学系统的稳定性与准确性。光学镜片作为光路传输、整形和信号收集的核心载体，直接决定了仪器的分辨率和可靠性，下面我们对于一些关键光学镜片展开简单分析，带你简单认识那些光学应用元件。

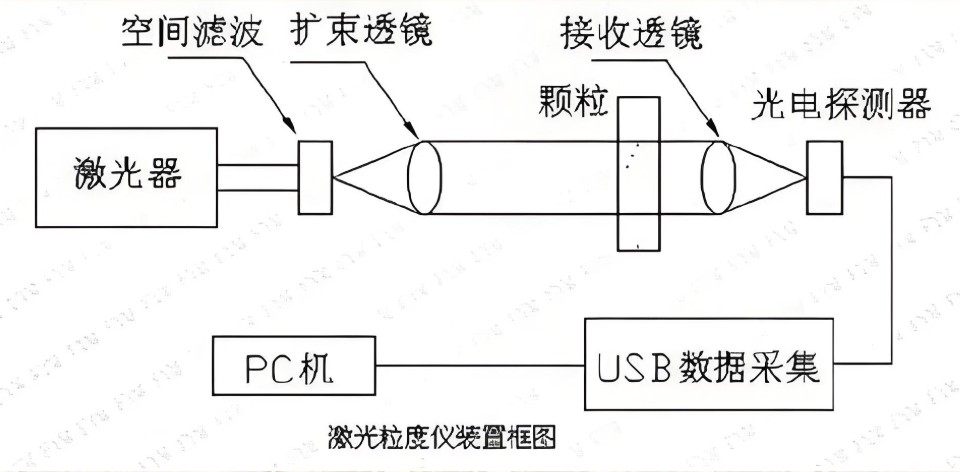

一、光路系统原理简述
典型激光粒度仪光路由激光发射模块、光束整形模块、样品散射区及多角度探测模块四大模块构成，激光发射模块负责产生单色相干光束（常用632.8nm He-Ne或半导体激光）；光束整形模块将高斯光束转化为均匀平行光；样品散射区的颗粒群在平行光中产生特定角度的散射；多角度探测模块则用于收集前向/侧向散射光强分布。
关键点：散射角θ与粒径d满足反比关系（d ∝ λ/θ），镜片精度直接影响角度分辨能力。
二、核心光学镜片分类与技术分析
1. 准直透镜组 (Collimating Lens Assembly)，在光路系统中，准直透镜组负责将点光源扩散光束转化为大直径平行光（消除发散角），一般为非球面单透镜（降低球差）和消色差双胶合透镜（适用多波长系统）两款镜片类型。

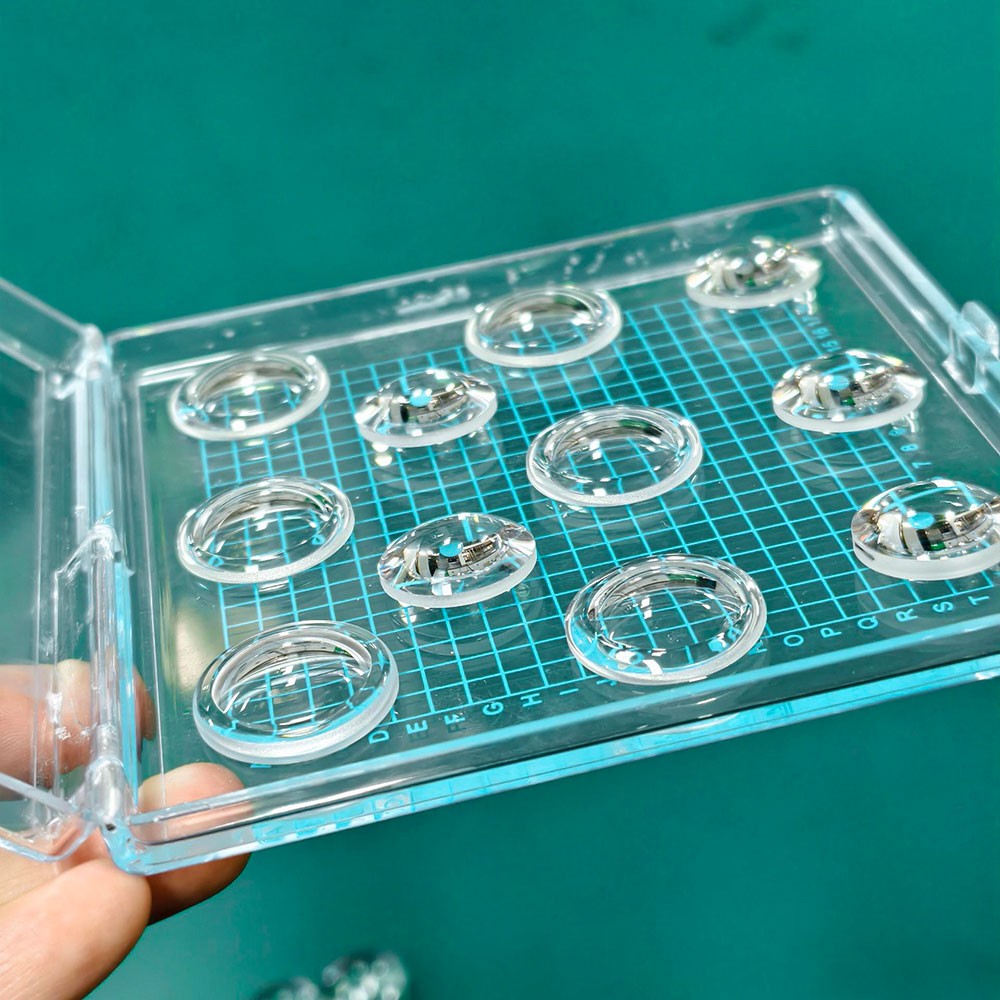

（非球面透镜）
关键参数：
| 参数 | 要求范围 | 影响维度 |
| 波前像差 | ≤ λ/4 @632.8nm | 光束平行度 |
| 透射率 | >99.5% | 激光能量利用率 |
| 面形精度 | λ/10 RMS | 光场均匀性 |

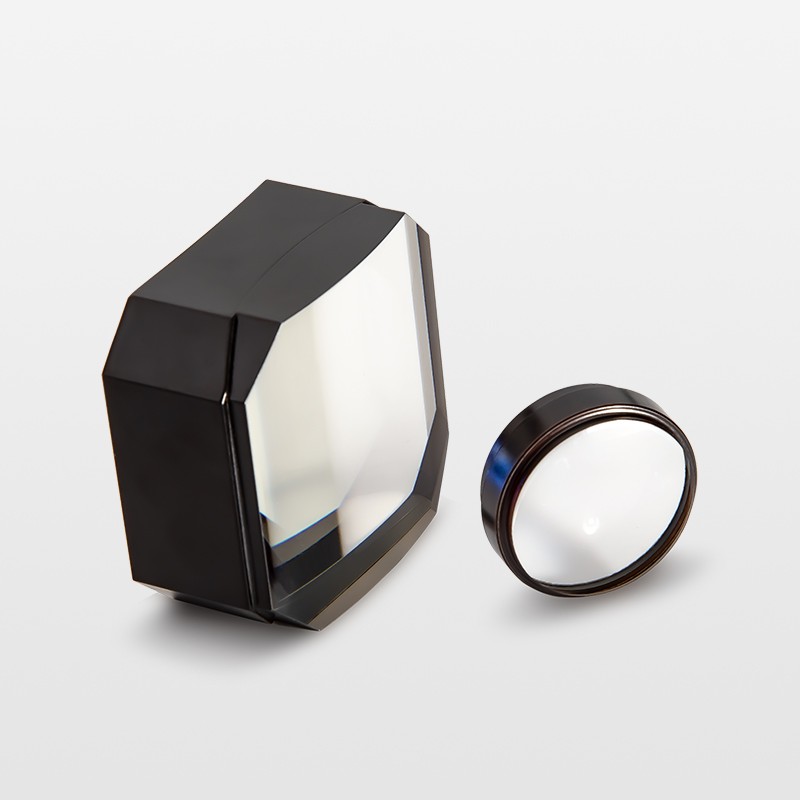

（胶合透镜）
验收标准：
干涉仪检测波前畸变；
- 平行光干涉条纹间距≥2m不畸变。
2. 傅里叶变换透镜 (Fourier Lens)
作用于光路系统将散射角θ映射为探测器的径向位置（实现角空间-位置空间转换）。其设计特点需严格满足f·θ线性关系（f为焦距）和大视场（常>±30°）低畸变（<0.1%）。
关键参数：
| 参数 | 典型值 | 失效后果 |
| 焦距f | 300-1000mm | 角度分辨率不足 |
| 场曲 | <5μm | 边缘信号定位误差 |
| 色差 | Δf<0.01% @±10nm | 多波长系统数据偏移 |
验收标准：
- 激光差分干涉法测量场曲；
- 标准颗粒板标定角度-位置映射精度。

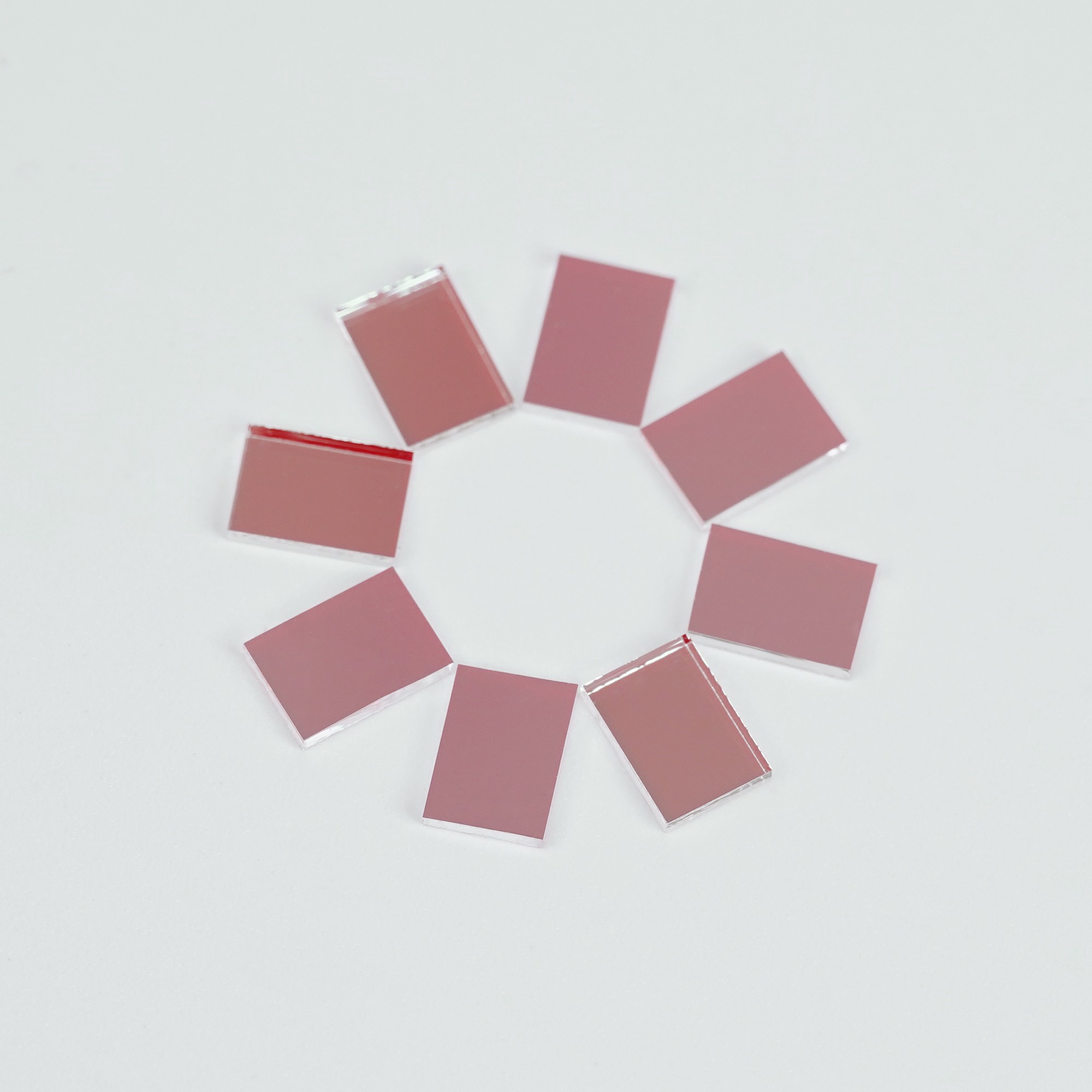

(BP635窄带滤光片)
3. 窄带滤光片 (Bandpass Filter)
作用：抑制环境光/样品荧光（仅透射激光波长）。
核心指标：
| 参数 | 高规格要求 |
| 中心波长(CWL) | 632.8nm±0.2nm |
| 带宽(FWHM) | ≤3nm |
| 阻挡带OD值 | >OD6 (400-1000nm) |
| 入射角容差 | ±5°内CWL漂移<0.1nm |
验收标准：
分光光度计扫描透射曲线；
高功率激光照射测试热漂移（ΔCWL<0.05nm/℃）。
（光学窗口）
4. 保护窗口片 (Protection Window)
作用于隔离样品池与光学系统（防污染/腐蚀），材料选择熔融石英（高硬度、耐酸碱）进行镀增透膜（AR Coating @632.8nm）。
技术要点：
表面粗糙度<1nm RMS（避免漫反射噪声）；
平面度λ/8（防止波前畸变）；
膜层耐腐蚀性：通过ISO 9022盐雾测试。
三、光学系统集成验收标准
除单镜片参数外，系统级验证至关重要：
1. 光轴对准精度：
激光-透镜-探测器同轴度误差≤10μm；
多透镜组共焦调试（剪切干涉仪检测）。
2. 散射信号信噪比(SNR)：
标准聚苯乙烯颗粒（100nm）测试：SNR≥100:1；
背景噪声强度<0.1% 最大信号。
3. 长期稳定性：
8小时连续测量D50值漂移<0.5%；
温漂补偿后（20-30℃）数据偏差<1%。
四、镜片失效模式与维护
| 失效类型 | 诱因 | 预防措施 |
| 膜层脱落 | 有机溶剂腐蚀 | 专用镜头纸+无醇清洁剂 |
| 表面划伤 | 颗粒撞击/擦拭不当 | 气流除尘+超声震荡清洗 |
| 热致形变 | 高功率激光长时间照射 | 增加热沉+分时段测量 |
| 胶合层开裂 | 温湿度骤变 | 恒温恒湿环境（23℃/45%RH） |
激光粒度分析仪的光学镜片是实现纳米级分辨的基石。从准直透镜的波前控制到傅里叶透镜的角度-位置映射精度，从滤光片的窄带抑制能力到窗口片的表面完整性，每一环节均需满足严苛的光学指标。唯有通过系统化的参数设计、精密制造与科学验收，才能确保散射光信号的保真度，最终为颗粒粒径分布提供值得信赖的数据基础。在高端仪器竞争中，光学镜片性能已成为衡量核心技术实力的关键标尺。
