超构光学表面技术对光学元件制作的影响

超构光学表面（Metasurface）技术是近年来光学领域的一项革命性突破，它通过亚波长尺度的纳米结构设计，实现了对光波的精确调控。与传统光学元件相比，超构光学表面具有轻薄、高效、多功能集成等显著优势，为光学元件的设计与制造带来了全新的可能性。

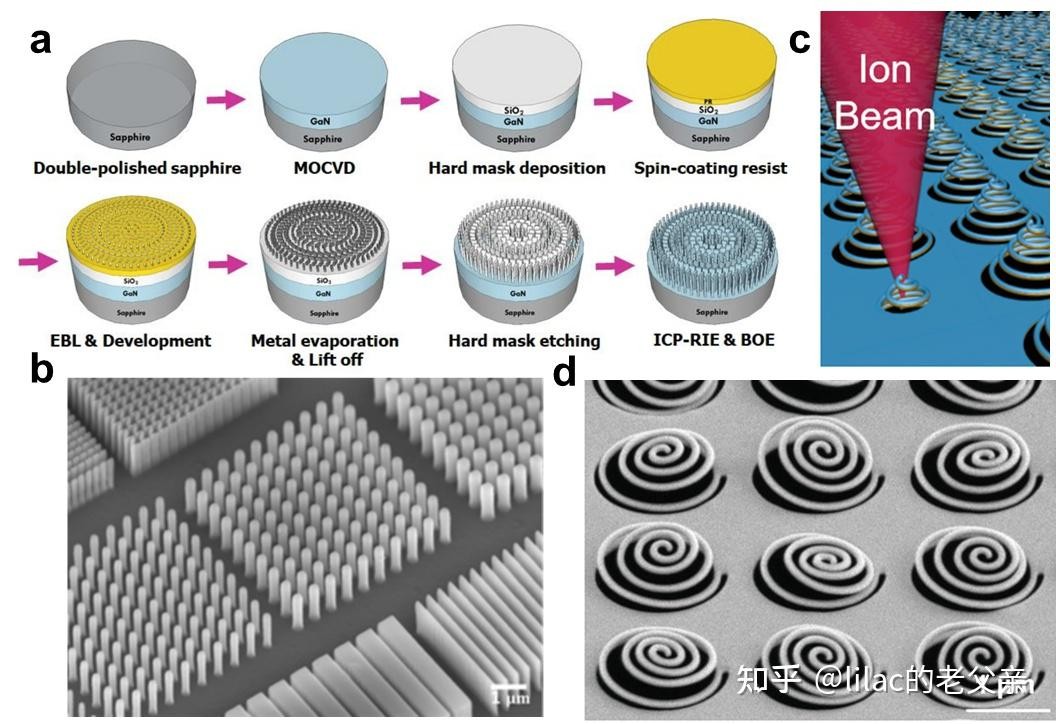

（图源知乎，侵删）

一、超构光学表面技术概述

超构光学表面是一种由亚波长纳米结构组成的二维平面材料，其核心原理是通过设计纳米结构的形状、尺寸和排列方式，调控入射光的相位、振幅和偏振状态。与传统光学元件依赖折射和反射的原理不同，超构光学表面利用**局域场增强效应**和**相位调制**，实现了对光波的高效操控。

关键技术特点：

1. 亚波长结构设计：通过纳米级加工技术（如电子束光刻、纳米压印）制造周期性或非周期性结构。

2. 多功能集成：单个超构表面可实现多种光学功能（如聚焦、分光、偏振转换）。

3. 轻薄化：厚度仅为波长量级，大幅减轻光学系统的重量和体积。

二、超构光学表面对光学元件制作的影响

1. 颠覆传统光学设计理念

传统光学元件（如透镜、棱镜）依赖曲面形状和材料折射率实现光路调控，而超构光学表面通过平面结构即可实现类似功能。例如，超构透镜（Metalens）可以在几微米的厚度内实现与传统透镜相同的聚焦效果，极大地简化了光学系统的设计。

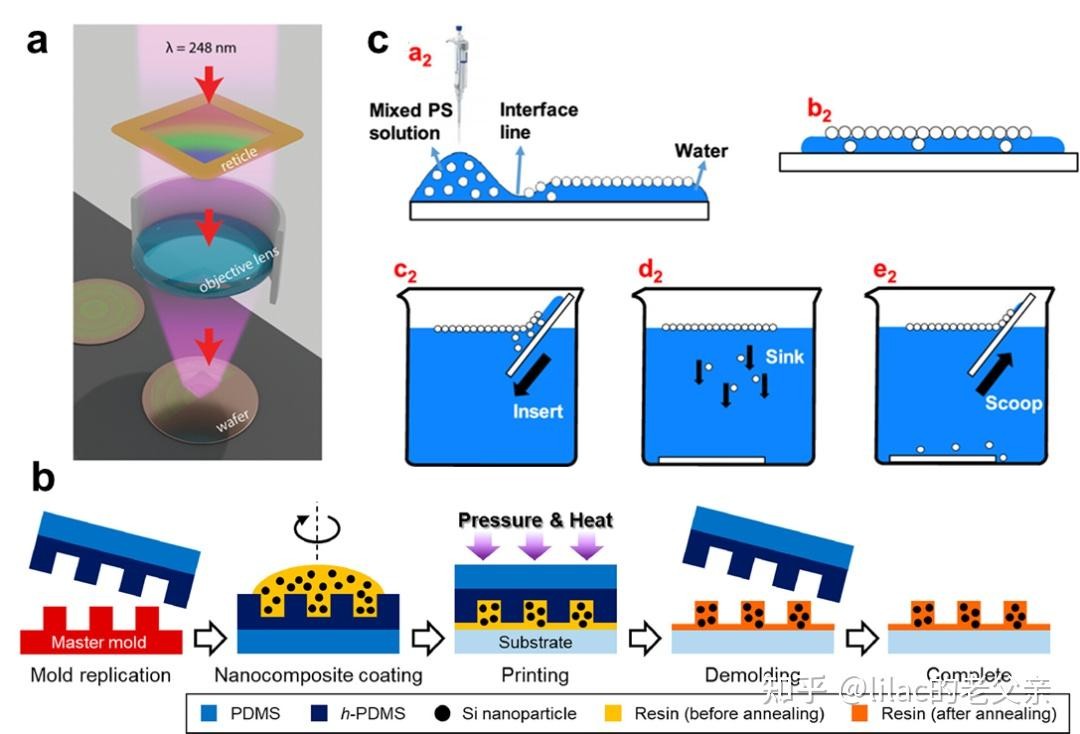

（图源知乎，侵删）

2. 提升光学元件性能

高数值孔径（NA）：超构透镜可实现NA>0.9的高数值孔径，适用于高分辨率成像。

宽波段工作：通过多层结构或色散工程，超构表面可在宽光谱范围内保持高性能。

偏振调控：超构表面可实现对光偏振态的精确控制，适用于偏振成像和量子光学。

3. 推动光学元件微型化与集成化

超构光学表面的轻薄特性使其在微型光学系统（如智能手机摄像头、AR/VR设备）中具有巨大优势。例如，超构透镜可以替代传统多片透镜组，显著减小摄像头模组的体积和重量。

4. 降低制造成本

尽管超构表面的制造需要高精度纳米加工技术，但其平面化设计和材料兼容性（如硅、二氧化钛）使得大规模生产成本逐渐降低。此外，超构表面的多功能集成特性减少了光学系统中元件的数量，进一步降低了整体成本。

5. 拓展光学元件的应用场景

   消费电子：超构透镜可用于智能手机、AR/VR设备的成像系统。

   医疗光学：超构表面可用于内窥镜、显微镜等医疗设备，提升成像分辨率和清晰度。

   激光技术：超构表面可用于激光光束整形、分光和偏振控制。

   量子光学：超构表面在单光子操控和量子态调控方面具有潜在应用价值。

三、技术挑战与解决方案

1. 制造精度与一致性

  挑战：超构表面的纳米结构对加工精度要求极高，制造过程中容易出现缺陷。

  解决方案：开发高精度纳米加工技术（如极紫外光刻、自组装技术）并优化工艺参数。

2. 材料选择与损耗

   挑战：部分材料（如金属）在高频波段存在较大的吸收损耗。

   解决方案：采用低损耗介质材料（如二氧化钛、氮化硅）或设计混合结构以降低损耗。

3. 宽波段与色散控制

   挑战：超构表面在宽波段工作时容易出现色散问题。

   解决方案：通过多层结构或色散工程优化设计，实现宽波段高性能。

4. 规模化生产

   挑战：超构表面的大规模生产需要高成本设备和技术支持。

   解决方案：开发低成本制造工艺（如纳米压印）并推动产业链协同发展。

四、未来发展趋势

1. 多功能集成

   未来的超构光学表面将实现更多功能的集成，例如同时具备成像、偏振控制和光谱分析能力的光学元件。

2. 智能化与动态调控

   结合可调材料（如液晶、相变材料），超构表面将实现动态光场调控，适应复杂多变的应用场景。

3. 与人工智能结合

   利用AI算法优化超构表面的设计，快速生成高性能、多功能的光学元件结构。

4. 跨学科应用

   超构光学表面技术将与量子光学、生物医学、通信等领域深度融合，催生新的应用场景和技术突破。

超构光学表面技术正在深刻改变光学元件的设计与制造方式，其轻薄、高效、多功能集成的特性为光学行业带来了前所未有的机遇。尽管在制造工艺、材料选择等方面仍面临挑战，但随着技术的不断进步，超构光学表面有望在消费电子、医疗光学、激光技术等领域实现广泛应用，推动光学行业迈向新的高度。未来，超构光学表面技术将成为光学元件制作的核心驱动力之一，为人类探索光的世界打开新的大门。
